実績紹介
精密切削加工部品

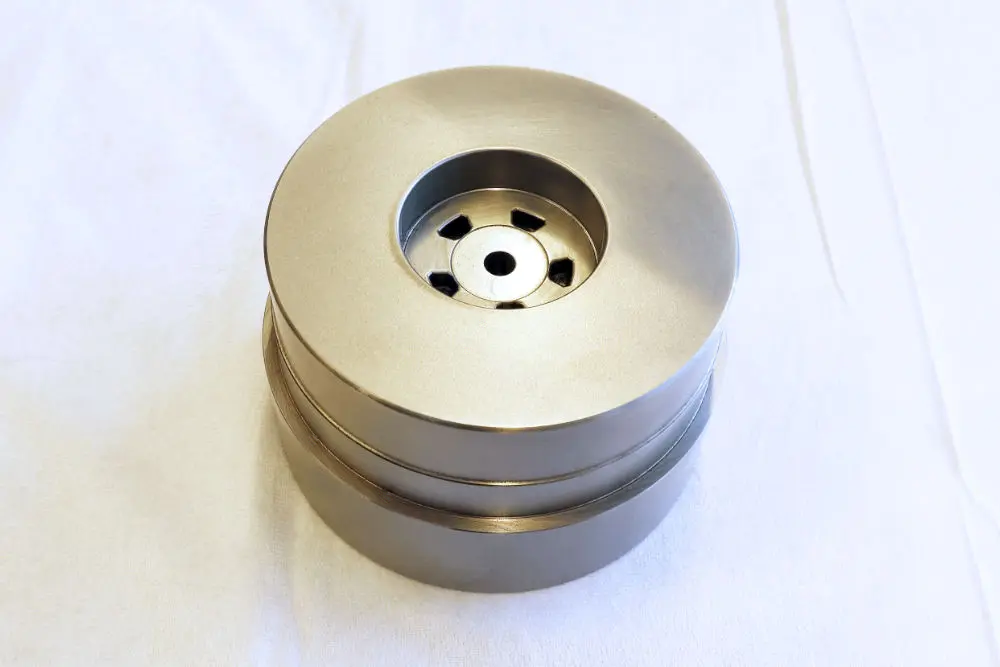

金属金型用パンチ

品名・形状 | 金属金型用パンチ |
材質 | ダイス鋼 |
サイズ(mm) | φ125×80 |
精度 | |
分類 | 切削 |
加工・処理 | 精密旋盤 |
業界 | 自動車 |
備考 | 焼き嵌め |

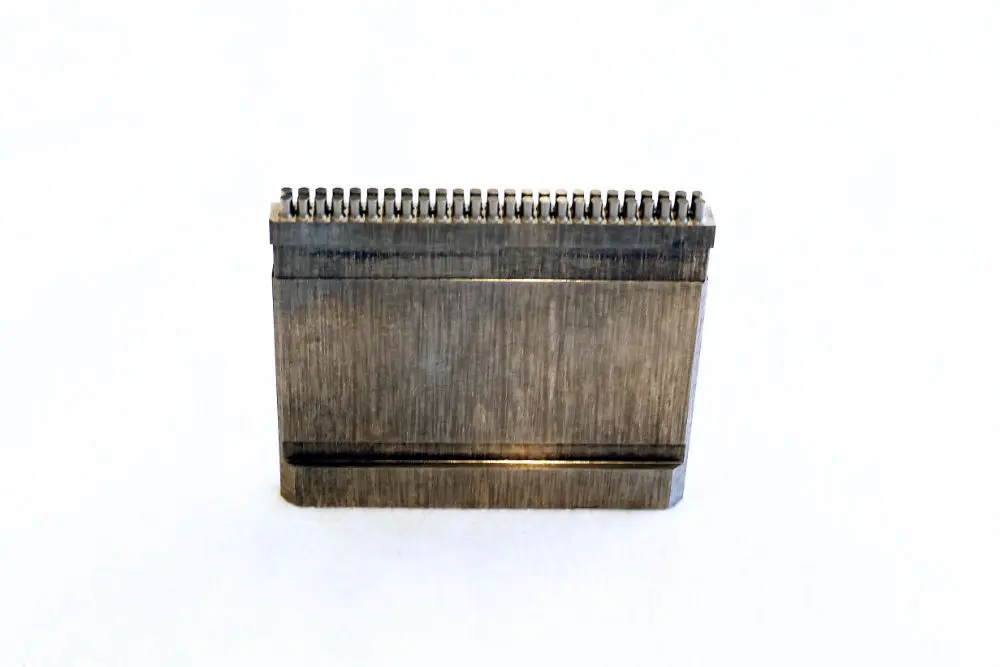

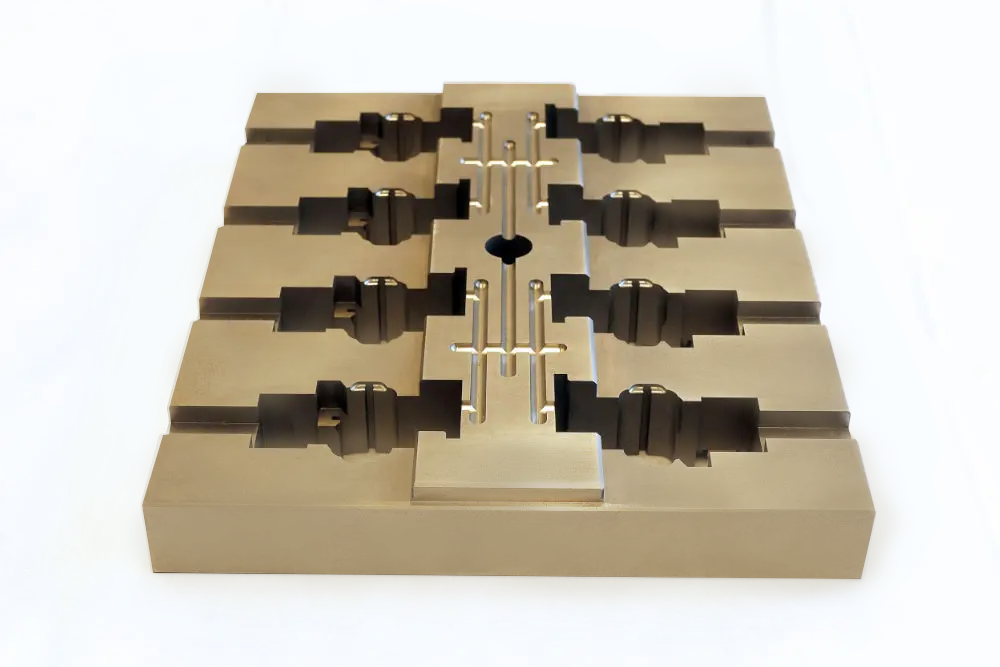

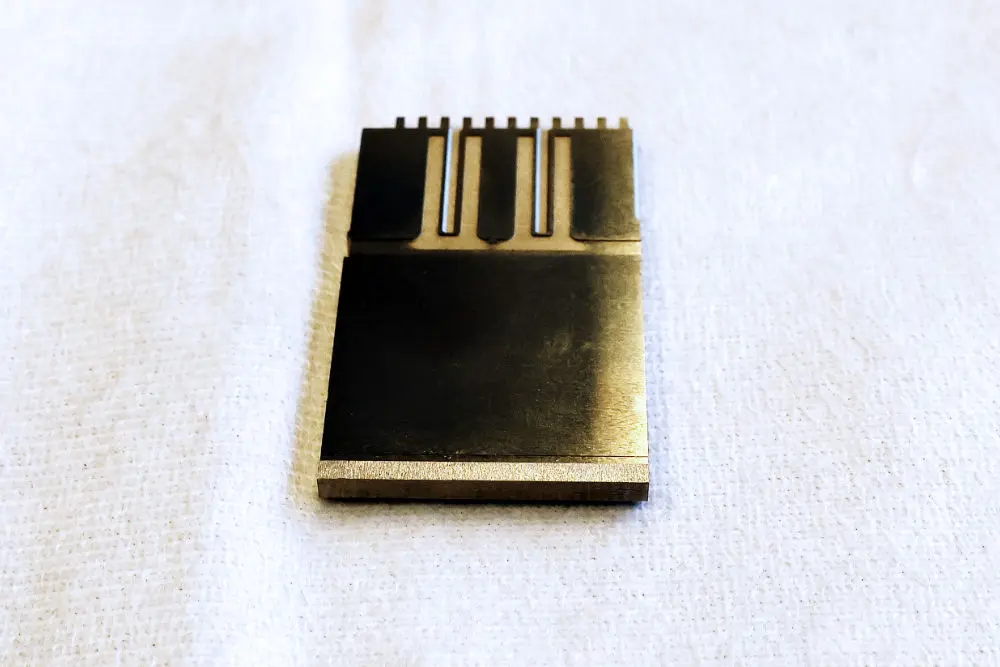

コネク夕端子用金型

品名・形状 | コネク夕端子用金型 |
材質 | ダイス鋼 |
サイズ(mm) | 190×150×18 |
精度 | |
分類 | 特殊、CNC、研磨 |
加工・処理 | EDMワイヤ・CNC・研磨 |
業界 | 半導体 |
備考 |

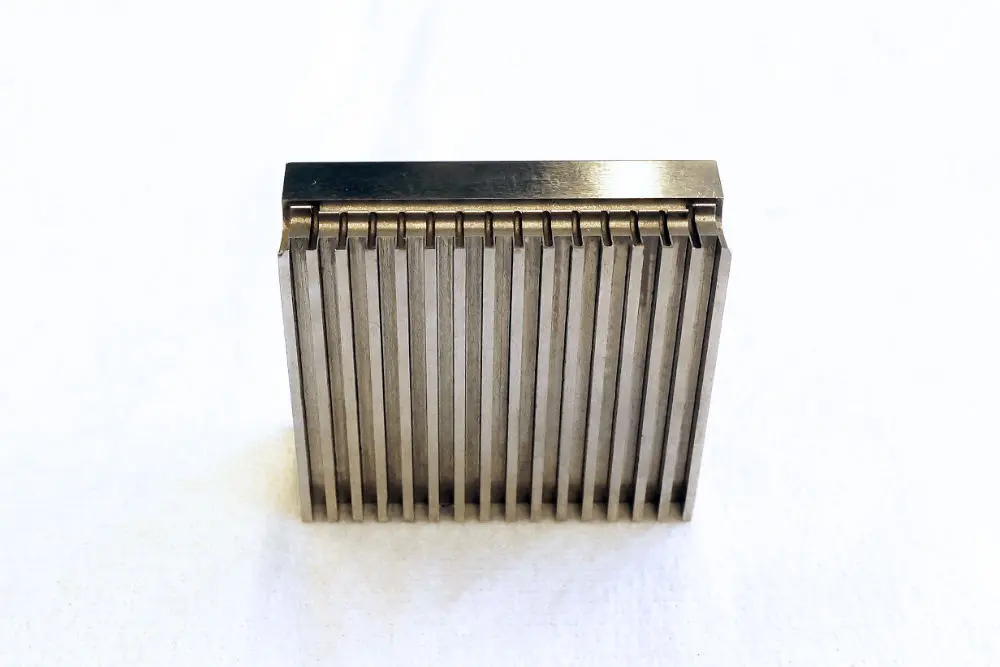

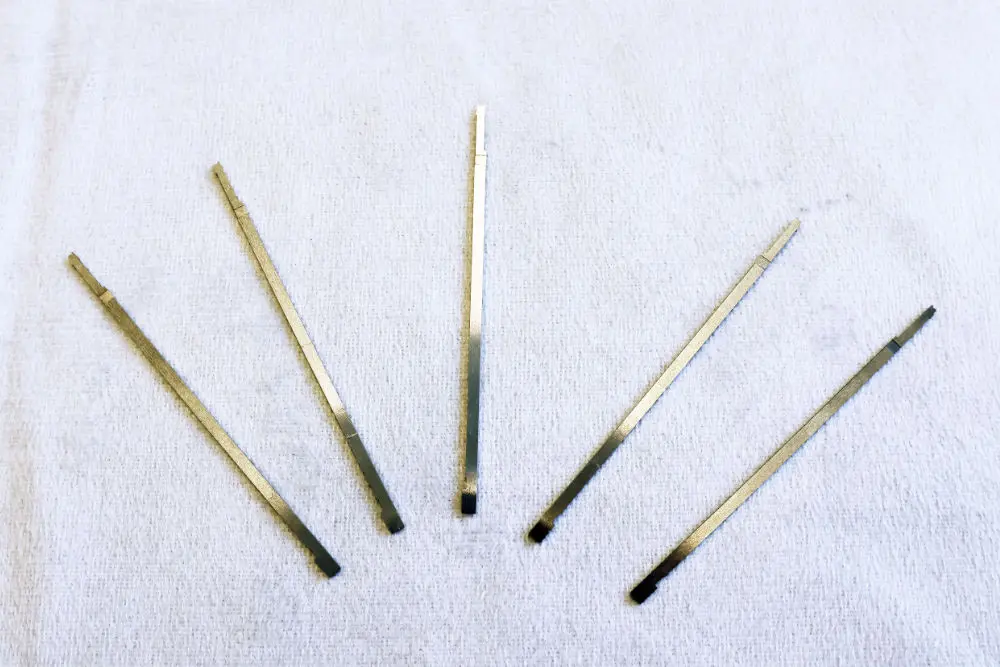

樹脂金型用入子部品

品名・形状 | 樹脂金型用入子部品 |
材質 | PD613(HRC56-58) |
サイズ(mm) | 2×1×70 |
精度 | 平面度±0.002 反り0.005以下 |
分類 | EDMワイヤ・型彫り放電 |
加工・処理 | 特殊 |
業界 | 半導体 |
備考 |
スプラインパンチ

品名・形状 | スプラインパンチ |
材質 | ダイス鋼 |
サイズ(mm) | Φ36×34 |
精度 | |
分類 | CNC、特殊、研磨 |
加工・処理 | 精密旋盤加工 |
業界 | 自動車 |
備考 |

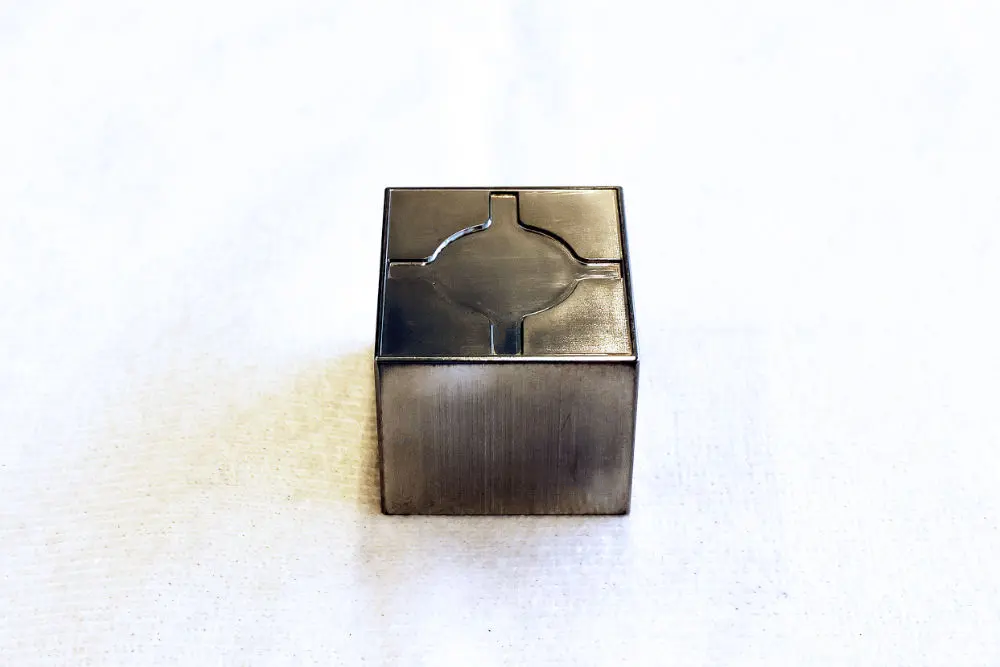

成形用コアブロック

品名・形状 | 成形用コアブロック |
材質 | HPM31(HRC56-58) |
サイズ(mm) | 30×20×26 |
精度 | |
分類 | CNC、特殊 |
加工・処理 | CNC・型彫り放電 |
業界 | 医療 |
備考 |
樹脂金型用入子部品

品名・形状 | 樹脂金型用入子部品 |
材質 | |
サイズ(mm) | |
精度 | |
分類 | 特殊 |
加工・処理 | EDMワイヤ・型彫り放電 |
業界 | 半導体 |
備考 |
樹脂金型用入子部品

品名・形状 | 樹脂金型用入子部品 |
材質 | HPM31 SKD61 |
サイズ(mm) | 27×3×49.5 |
精度 | |
分類 | 特殊 |
加工・処理 | EDMワイヤ・型彫り放電 |
業界 | 半導体 |
備考 |
成形用パンチ

品名・形状 | 成形用パンチ |
材質 | SKD11 SKD61 |
サイズ(mm) | 27×25×20 |
精度 | |
分類 | 特殊 |
加工・処理 | 鏡面型彫り放電 |
業界 | 半導体 |
備考 |
成形用コアピン

品名・形状 | 成形用コアピン |
材質 | HPM31(HRC56-58) |
サイズ(mm) | 14×12×40 |
精度 | 前溝テーパー0.5度 |
分類 | 特殊、研磨 |
加工・処理 | 型彫り放電・研磨 |
業界 | 半導体 |
備考 |
樹脂金型用入子部品

品名・形状 | 樹脂金型用入子部品 |
材質 | SKH51(HRC60-62) |
サイズ(mm) | 33×4×27.5 |
精度 | |
分類 | 特殊、研磨 |
加工・処理 | 型彫り放電・研磨 |
業界 | 半導体 |
備考 |

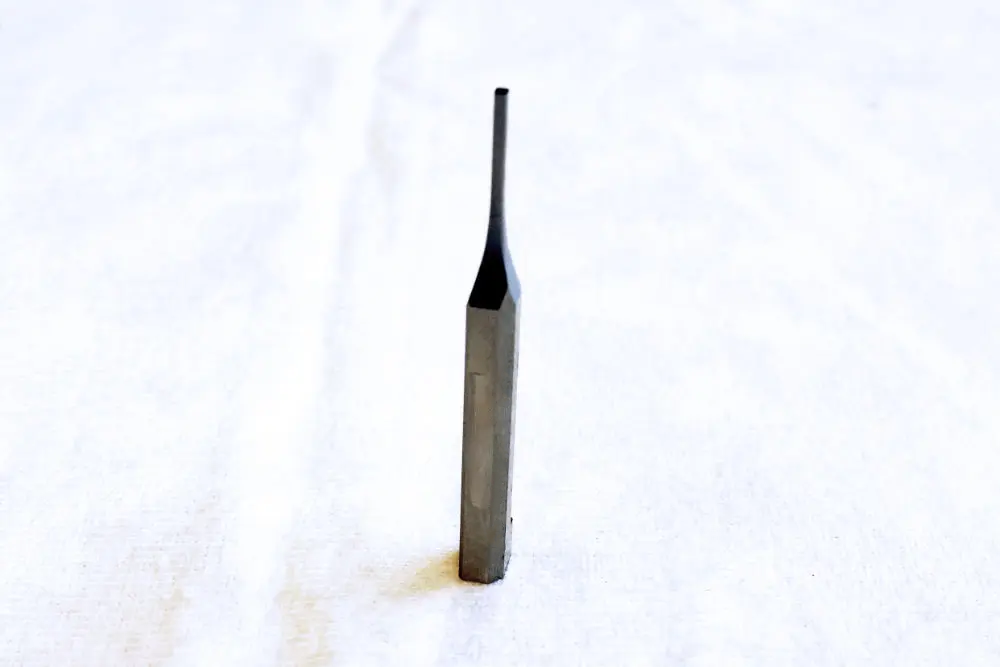

パンチ

品名・形状 | パンチ |
材質 | SKH51(HRC60-62) |
サイズ(mm) | 6.5×5×58.6 |
精度 | 同芯度0.002 |
分類 | 研削 |
加工・処理 | プロファイル研削 |
業界 | 医療 |
備考 |
モールドコア(ダイ)

品名・形状 | モールドコア(ダイ) |
材質 | SKH51(HRC60-62) |
サイズ(mm) | 70×25×64 |
精度 | |
分類 | CNC、特殊、研磨 |
加工・処理 | CNC・型彫り放電・バフ掛け |
業界 | |
備考 |

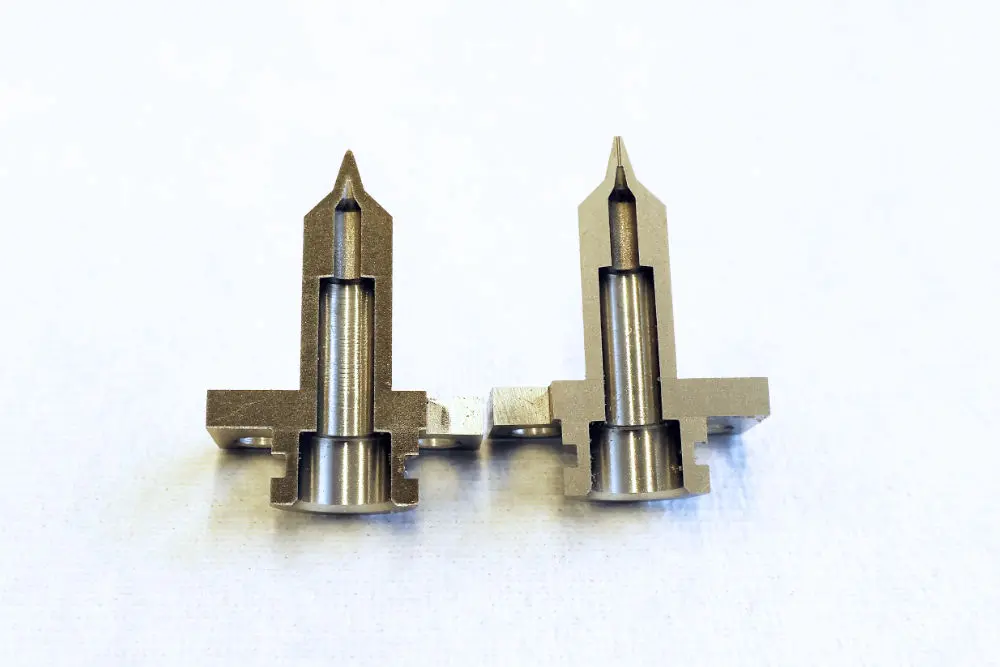

ノズル

品名・形状 | ノズル |
材質 | SKH51(HRC60-62) |
サイズ(mm) | 24×10×32.3 |
精度 | |
分類 | 切削、特殊 |
加工・処理 | 旋盤・EDMワイヤ・型彫り放電 |
業界 | 自動車 |
備考 |

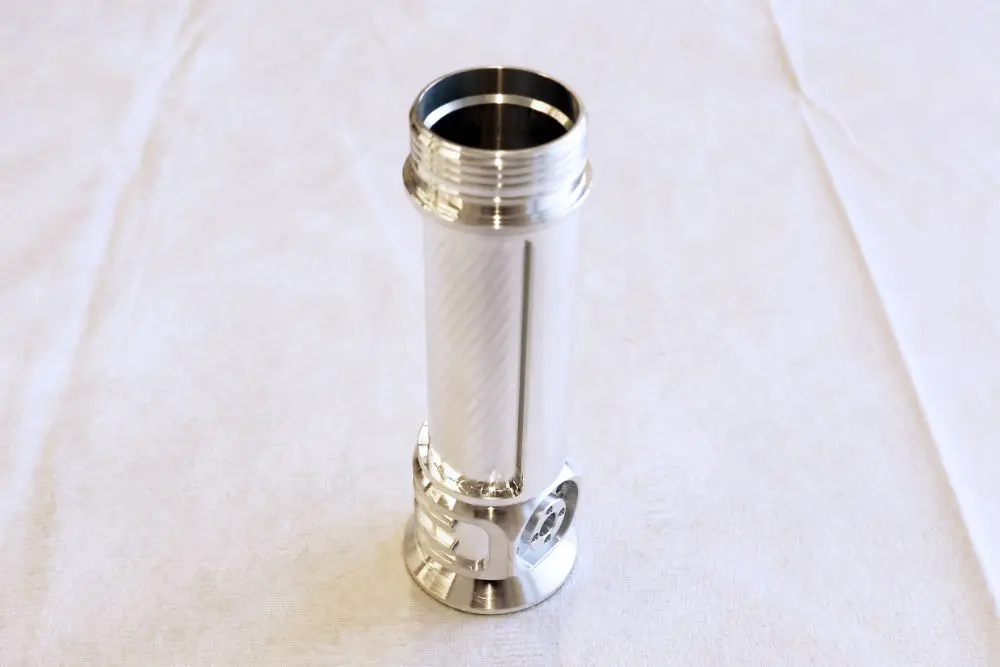

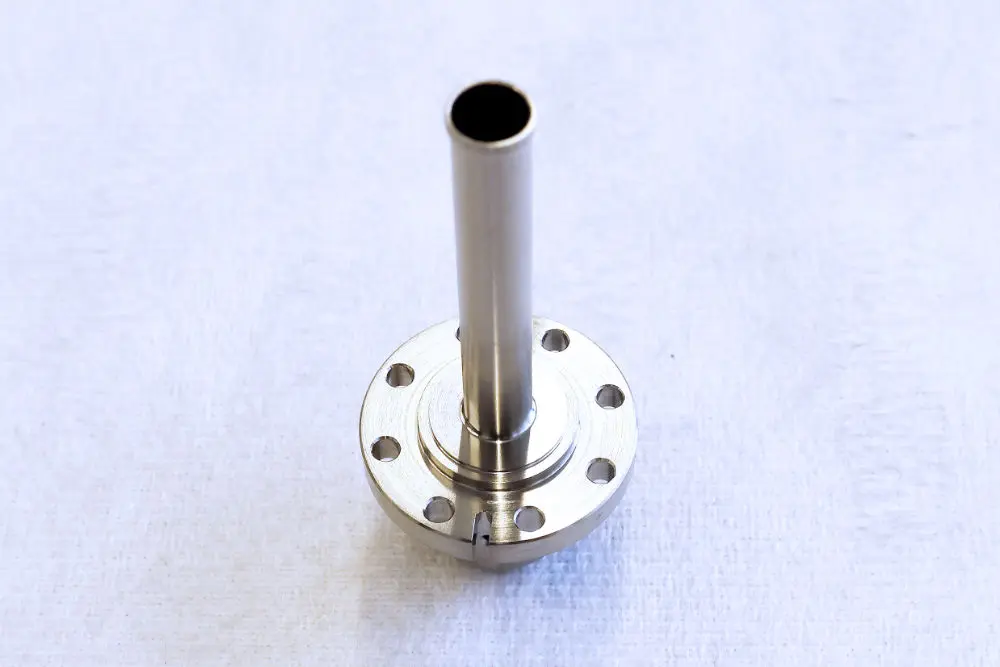

ガイドパイプ付きセンターシャフト

品名・形状 | ガイドパイプ付き センターシャフト |
材質 | SUS304 |
サイズ(mm) | Φ26×60 |
精度 | |
分類 | 切削 |
加工・処理 | 旋盤・フライス |
業界 | |
備考 |
ブローマンドリル

品名・形状 | ブローマンドリル |
材質 | アルミ |
サイズ(mm) | Φ35×100 |
精度 | |
分類 | 切削 |
加工・処理 | 自動旋盤 |
業界 | 家電 |
備考 |
圧延ロールチョック

品名・形状 | 圧延ロールチョック |
材質 | S45C |
サイズ(mm) | 56×83.5×56 |
精度 | |
分類 | 研磨 |
加工・処理 | 仕上げ同時研磨加工 |
業界 | 自動車 |
備考 | ロールチョックは、軸受箱とも呼ばれており、ベアリング等の軸受をはめ込み圧延の荷重を受ける役割をしています。また圧延加工をする際にかかる力や衝撃を受けるためには十分な機械的剛性が必要になります。同時研磨仕上げにて仕上げ精度を確保しております。 |

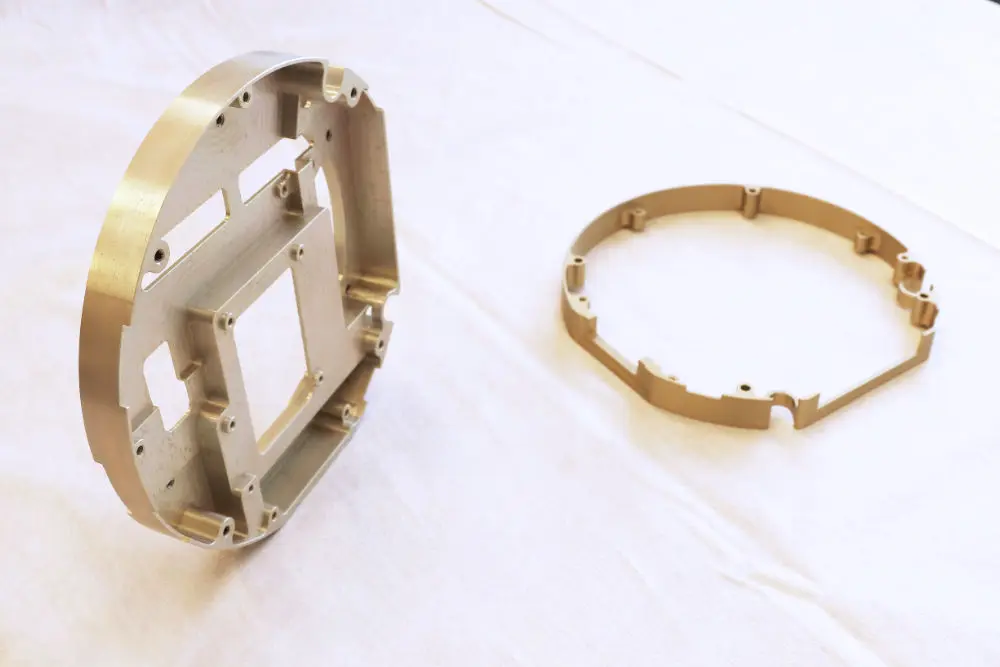

アライメント

品名・形状 | アライメント |
材質 | アルミ |
サイズ(mm) | Φ140×17 |
精度 | |
分類 | 切削 |
加工・処理 | フライス・マシニングセンター |
業界 | 工業電気用 |
備考 |

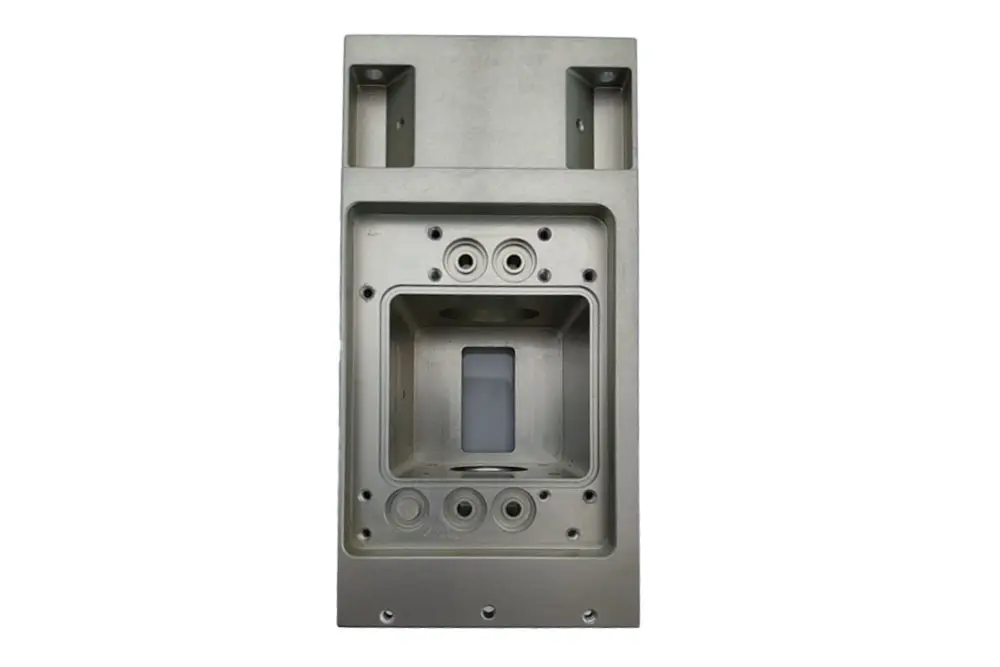

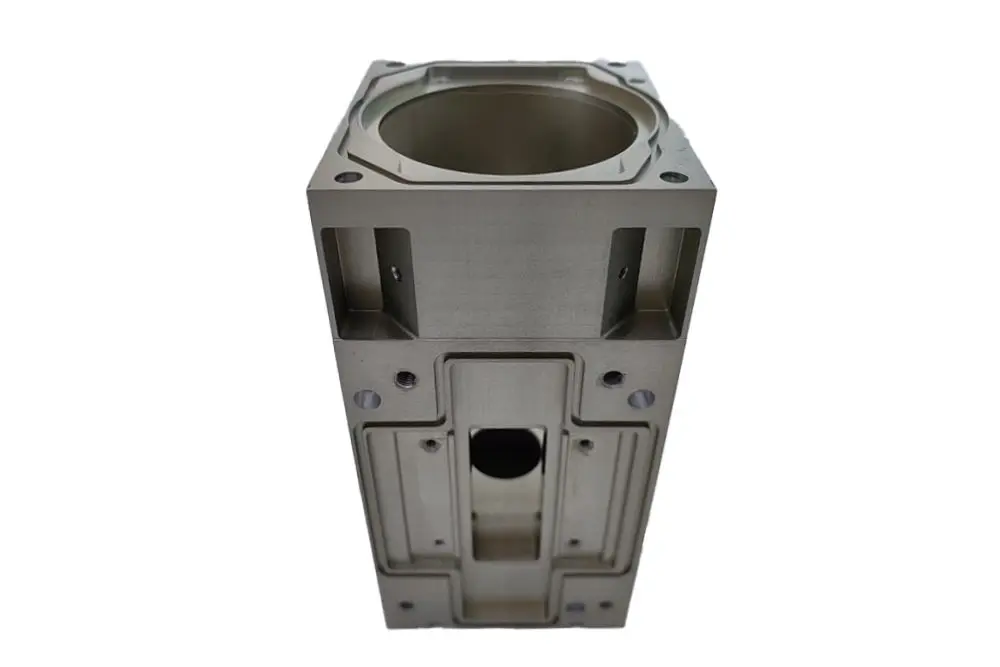

ハウジングブロック

品名・形状 | ハウジングブロック |
材質 | アルミ |
サイズ(mm) | |
精度 | |
分類 | 切削 |
加工・処理 | 五軸マシニングセンター |
業界 | 重電 |
備考 |
ブローモールドコア

品名・形状 | ブローモールドコア |
材質 | アルミ |
サイズ(mm) | |
精度 | |
分類 | 切削 |
加工・処理 | 五軸マシニングセンター |
業界 | 重電 |
備考 |
ハウジングブロック

品名・形状 | ハウジングブロック |
材質 | アルミ |
サイズ(mm) | |
精度 | |
分類 | 切削 |
加工・処理 | 五軸マシニングセンター |
業界 | 重電 |
備考 |

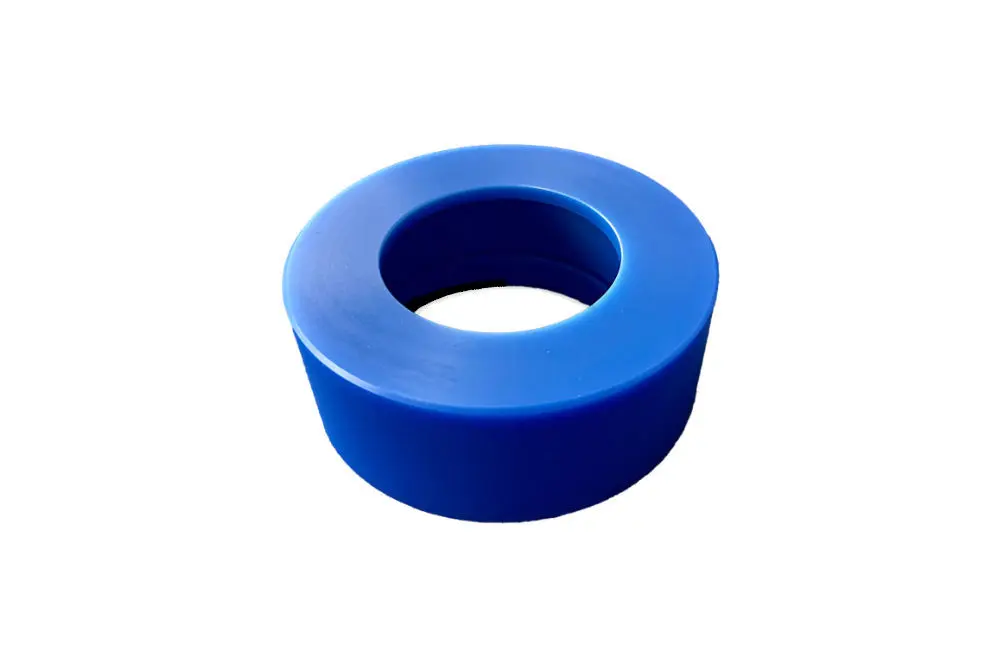

キャスター

品名・形状 | キャスター |
材質 | MC901 |
サイズ(mm) | |
精度 | |
分類 | 形成加工 |
加工・処理 | |
業界 | |
備考 |

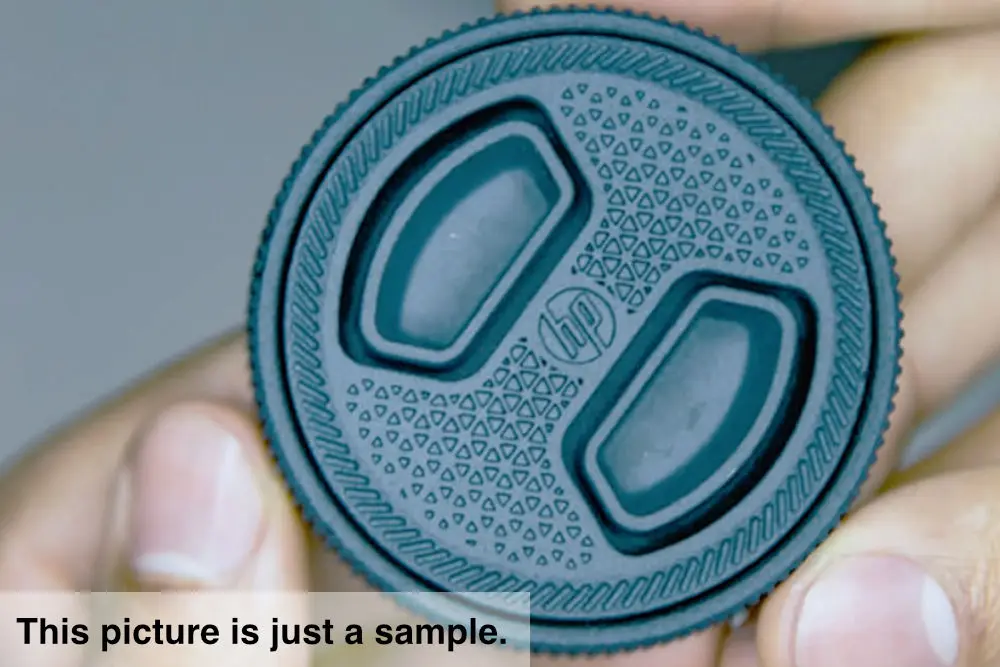

3Dプリント製品

品名・形状 | 3Dプリント製品 |
材質 | PA12GB |
サイズ(mm) | |
精度 | |
分類 | 形成加工 |
加工・処理 | 3Dプリント製品 |
業界 | |
備考 | ナイロン12ガラス強化G/グレー |
板金・溶接

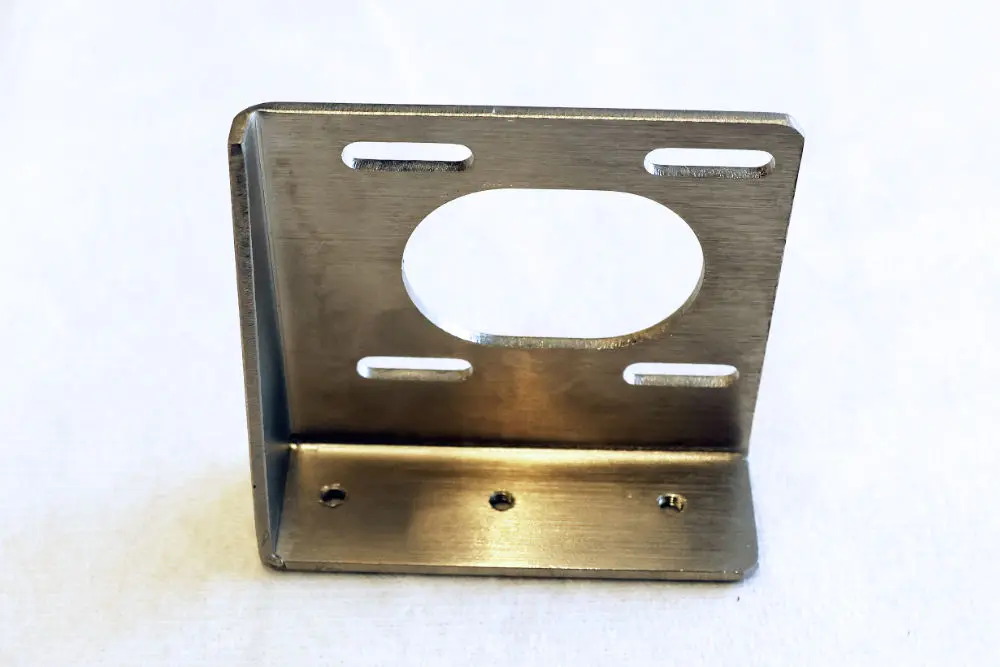

L型ブラケット

品名・形状 | L型ブラケット |
材質 | SS400 |
サイズ(mm) | |
精度 | |
分類 | 形成、結合 |
加工・処理 | 板金・溶接加工 |
業界 | 自動車 |
備考 |

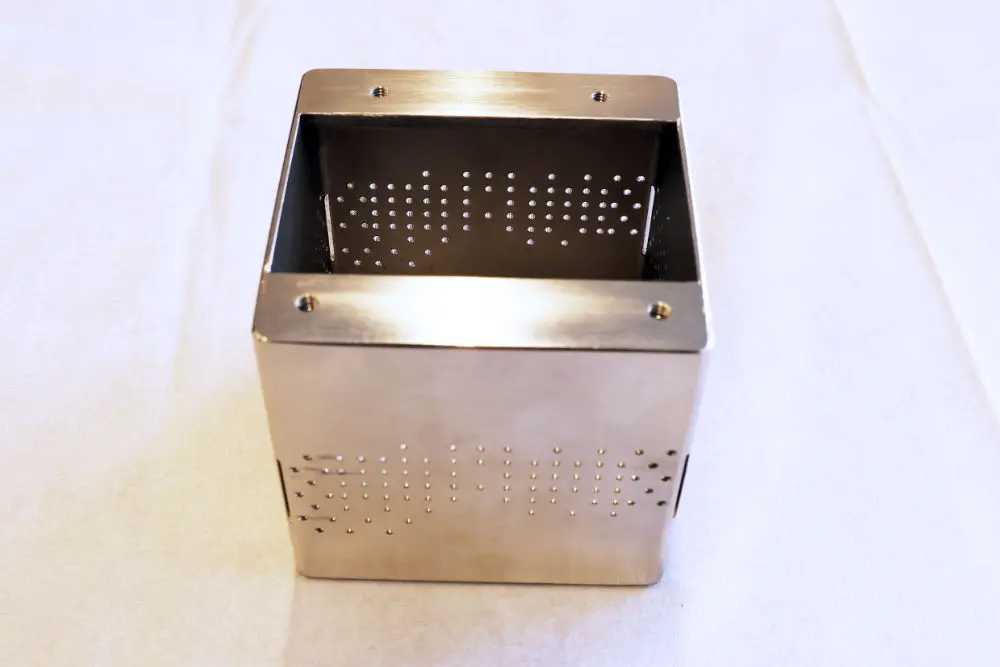

フレーム

品名・形状 | フレーム |
材質 | SUS304 |
サイズ(mm) | 78×78×75 |
精度 | |
分類 | 形成、結合 |
加工・処理 | 板金・溶接加工 |
業界 | 製造業 |
備考 | こちらの製品は板金・溶接加工です。製造業から依頼を受け、牛乳パックを固定するフレームとしてご利用いただいております。 |

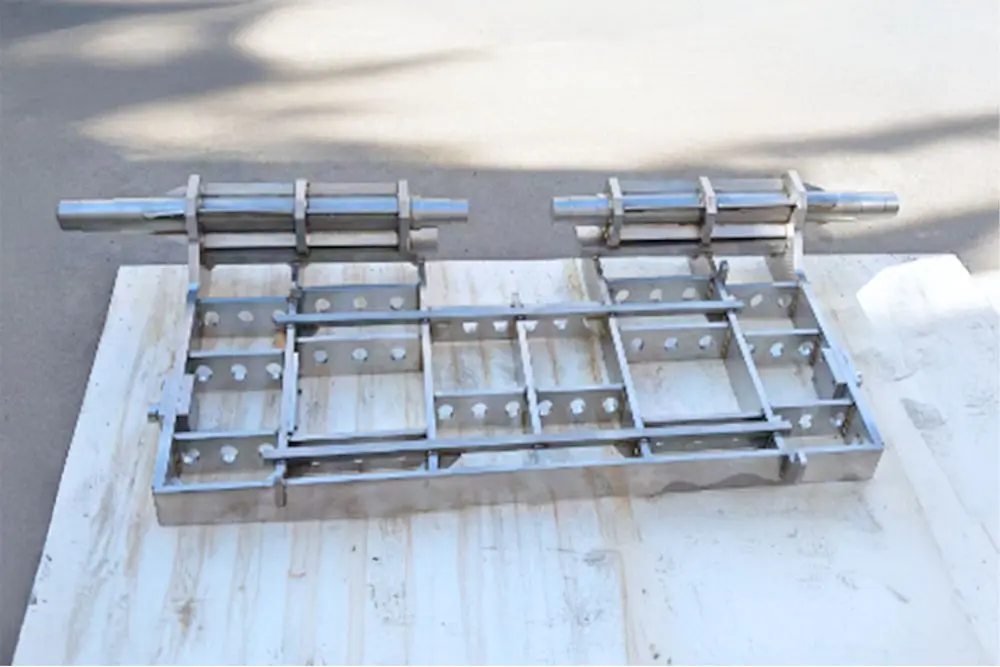

ベースフレーム

品名・形状 | ベースフレーム |
材質 | SUS304 |
サイズ(mm) | 78×78×75 |
精度 | |
分類 | 形成、結合 |
加工・処理 | 板金・溶接加工 |
業界 | 製造業 |
備考 | 大型溶接治具 |
治具(加工・組み立て)

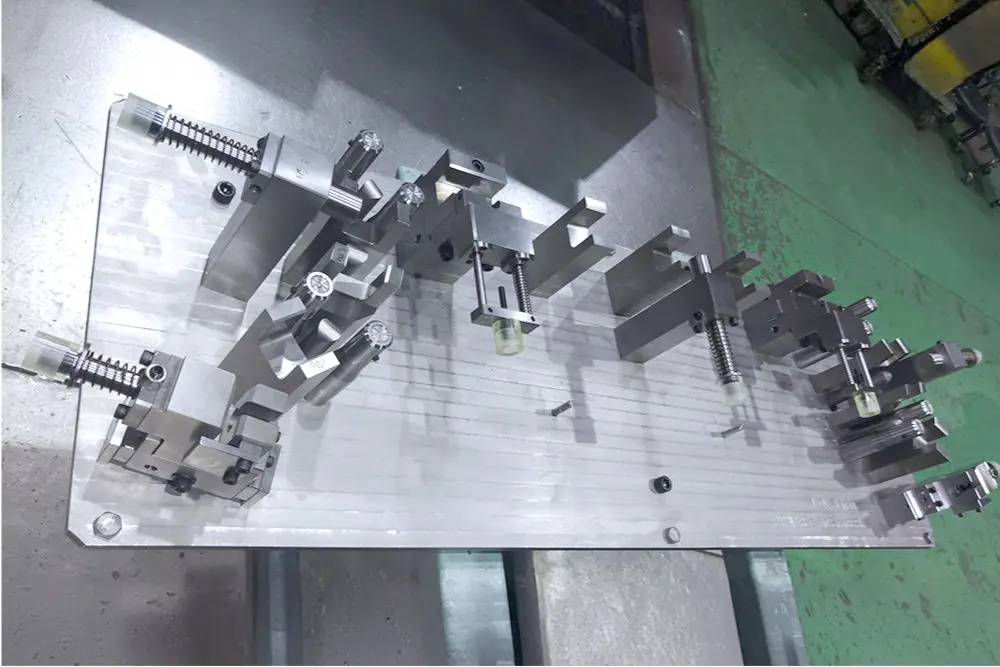

車部品用検査治具

品名・形状 | 車部品用検査治具 |
材質 | SS400・DC53・SK105 |
サイズ(mm) | 1,220×430×14t |
精度 | |
分類 | |
加工・処理 | |
業界 | 自動車 |
備考 | 製造・組立・三次元検査まで対応する製品です。車部品用検査治具のため、製造精度の要求は非常に高く、部品同士の位置関係も正確さを要求されました。 |
精密部品用組立治具

品名・形状 | 精密部品用組立治具 |
材質 | アルミ |
サイズ(mm) | |
精度 | |
分類 | 切削 |
加工・処理 | 五軸マシニングセンター |
業界 | 重電 |
備考 |
表面処理

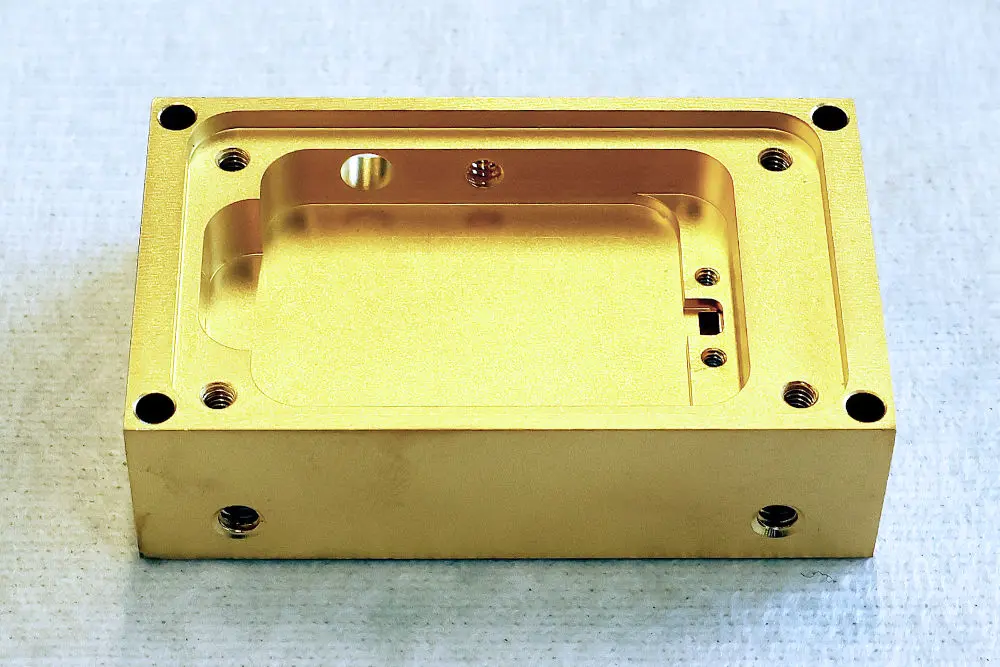

精密機器用ハウジングブロック

品名・形状 | 精密機器用ハウジングブロック |
材質 | アルミ |
サイズ(mm) | |
精度 | |
分類 | 表面処理 |
加工・処理 | 金メッキ処理 |
業界 | 半導体 |
備考 |

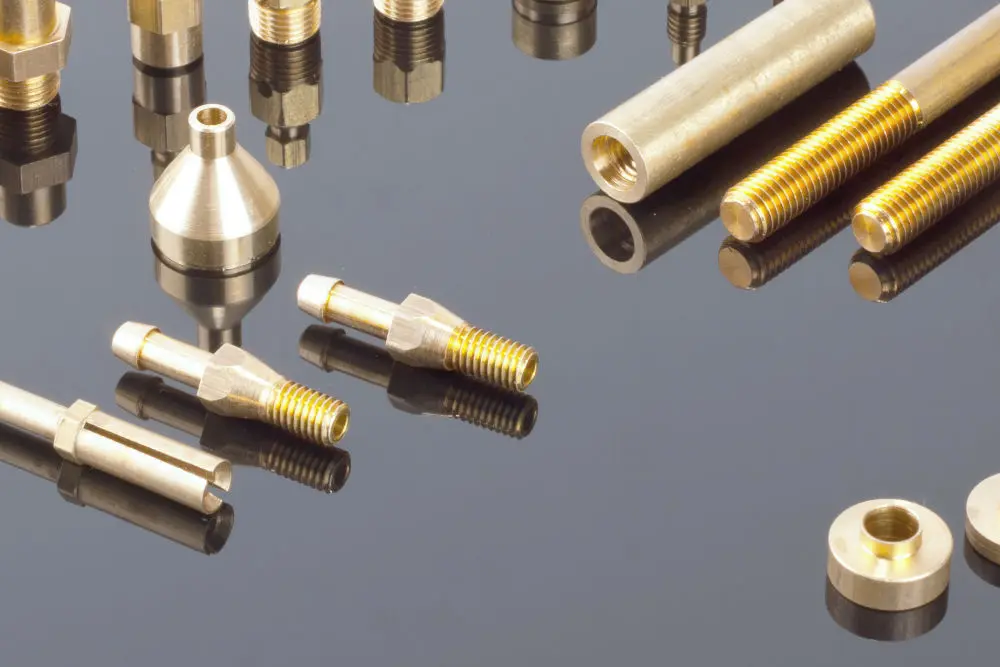

ブッシュ、スリーブ、ガイドピン

品名・形状 | ブッシュ、スリーブ、ガイドピン |
材質 | 銅・真鍮 |
サイズ(mm) | |
精度 | |
分類 | 表面処理 |
加工・処理 | 金メッキ処理 |
業界 | 半導体 |
備考 |
光学ユニット用ホルダーブロック

品名・形状 | 光学ユニット用ホルダーブロック |
材質 | アルミ |
サイズ(mm) | 80×30×28 |
精度 | |
分類 | 表面処理 |
加工・処理 | アルマイト処理 |
業界 | 自動車 |
備考 |

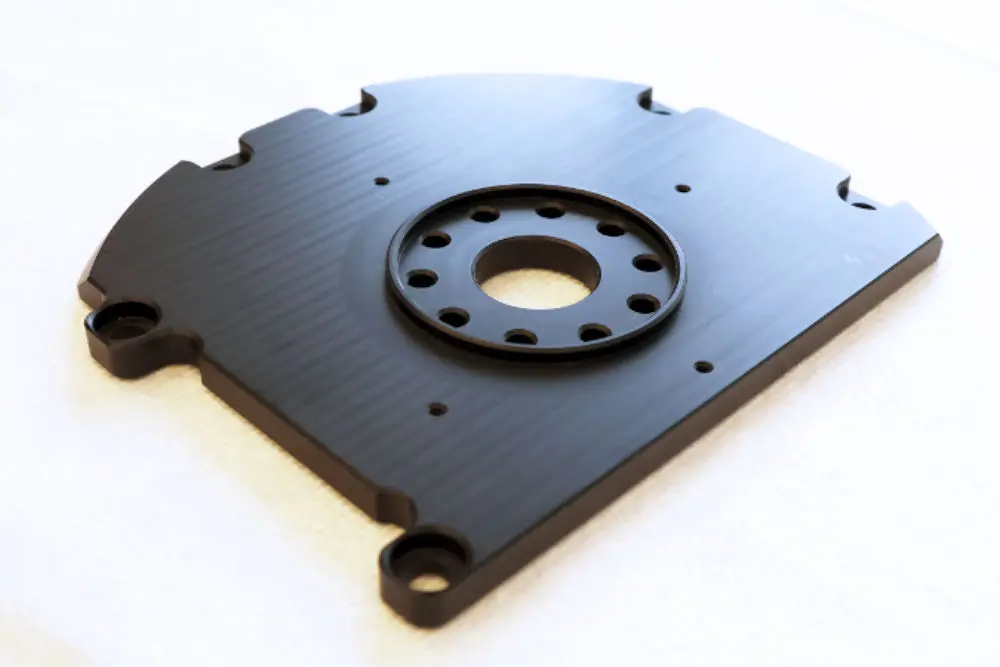

ロータリーベースプレート

品名・形状 | ロータリーベースプレート |
材質 | アルミ |
サイズ(mm) | 102×87×7 |
精度 | |
分類 | 表面処理 |
加工・処理 | 艶消しアルマイト処理 |
業界 | 家電 |
備考 |
円筒ガイドハウジング

品名・形状 | 円筒ガイドハウジング |
材質 | アルミ |
サイズ(mm) | 50×46×57.5 |
精度 | |
分類 | 表面処理 |
加工・処理 | 有色アルマイト処理 |
業界 | 自動車 |
備考 |
カシメ型部品

品名・形状 | カシメ型部品 |
材質 | SKD11(HRC:58-62) |
サイズ(mm) | φ60×65 |
精度 | |
分類 | 表面処理 |
加工・処理 | DLCコーティング処理 |
業界 | 自動車 |
備考 |
ベンダー

品名・形状 | ベンダー |
材質 | SKD11(HRC58-62) |
サイズ(mm) | |
精度 | |
分類 | 表面処理 |
加工・処理 | CVD-Tic Coating処理 |
業界 | 自動車 |
備考 | 耐摩耗性を持たせるため、高温焼き戻し2回を施し、コーティング膜をしっかり被せる為のバフ仕上げ工程に注力しました。 |


ご提案解決事例
お客様のお悩み、ご相談にはセールスエンジニアが全力でお応えします。その実例をご紹介します。
CASE01
日本品質を維持したまま、輸送コスト低減・納期短縮を実現
お客様のお悩み
加工部品の材料であるニッケルクロム鋼の一種(SNC631)は中国現地では流通していなかった為、日本材を支給する運びになっていたが輸送日数、材料重量(100kg超)を考えると現実的ではないことがわかった。
WTMからの提案

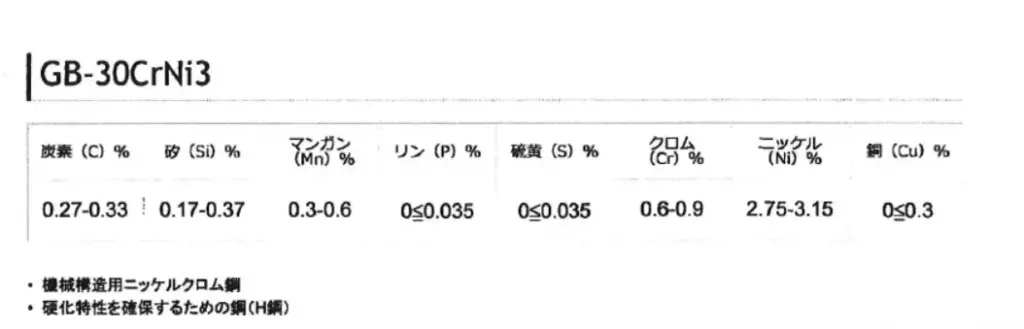

現地調達可能な代替材 (中国GB規格:30CrNi3)を提案。納期、輸送、原料のコストカット。材料調達費用に至っては数%ダウンを実現。お客様にご納得して頂くために、材料成分表の照合資料を提示。使用上問題が無いかをお客様に判断していただく。
お客様の海外にあるグループ会社でも、過去に同代替材の使用実績が有る事、一度もクレームが無い事を報告。お客様の方でも使用上問題が無いとの確認が取れ、提案した中国規格材の使用許可をいただく事が出来ました。これ以降、定期的に製作依頼をいただいております。

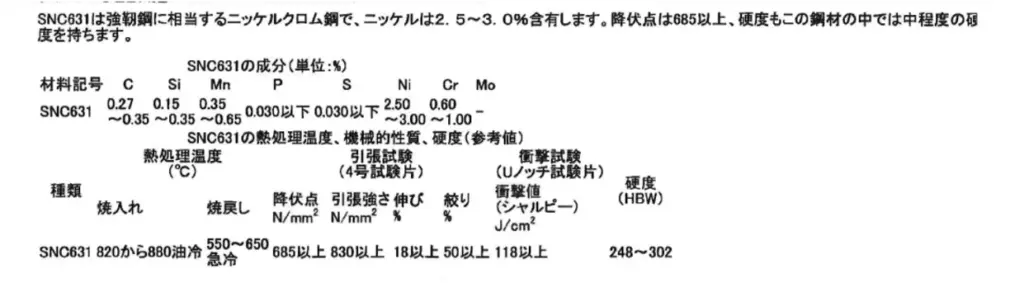

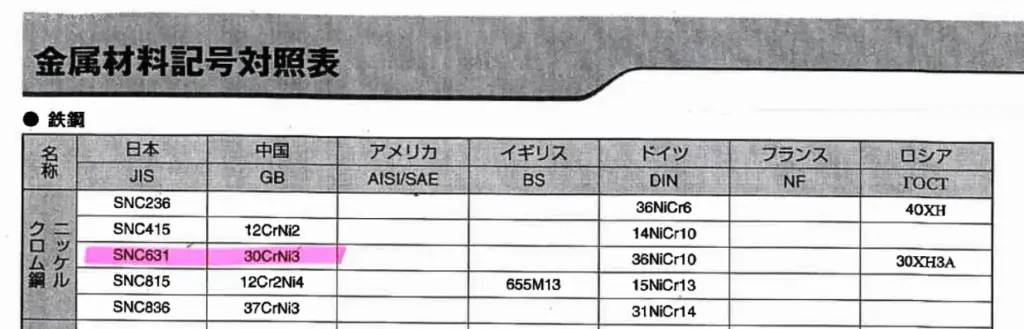

※ご提案時に共有させて頂いた資料をご紹介致します(クリックすると画像が拡大します)



CASE02
型屋の倒産によって、鋳物型の調達が困難に…
お客様のお悩み
30年付き合いのあった鋳物屋が倒産。新たに鋳物型の見積を取ったところ、あまりに高額だったため、今後どのように調達をすればよいか?とのご相談をいただいた。お話を伺ったところ、数量わずか30個を鋳物型で製作。同条件で見積もりを取ったところ、現行の価格帯では対応不可との回答ばかりだった。
WTMからの提案
30個程度であれば、切削加工で充分対応可能であること、寸法精度などにもメリットが有ること。また、30年前の鋳物型の価格に近付ける為に、材料変更、図面公差の緩和などを含めた提案をした。具体的な提案例としては…
- 材料の変更:A5052からA6061へ。日本だとA5052が主流で安いが、中国では類似素材となるA6061がさらに安いため。
- 複数社に依頼している製品調達をWTMに集約することで、お客様の管理負担の軽減、及びコスト低減に繋がった。
- 製品図面についても、お客様と打ち合わせを行い、不要な厳しい公差を緩和し、部分的に加工を簡素化することでコスト低減を実現した。
CASE03
海外調達(他社)製品が、負荷のかからない環境ですぐに壊れてしまった
お客様のお悩み
他社の海外調達で、硬度の必要な製品を熱処理込みで製作。負荷の掛からない環境で使用したところ、すぐに破損してしまった。自社に検査機能が無いので仕様通りに作られているか確認も取れず。加工メーカーに問い合わせても「問題は無い」の一点張りで何一つ解決できない為、硬度・材料分析、寸法測定の依頼先を探していた。
WTMからの提案
WTM本社で、硬度・材料分析、製品検査の実施を提案。硬度計(HM-6561JP)・材料測定器(X-MET8000)・他検査機材を使用して検査を実施したところ、製作メーカーの回答とは違った結果がでた。
その後、お客様から製作依頼をいただき、無事製品を納入。お客様から「自分たちで中国企業を開拓する難しさを知った」とのお言葉を頂き、WTMの海外調達の「当たり前」をもっとたくさんのお客様のもとへお届けしなくては、と強く感じる一件となった。
CASE04
現物からの設計・製作のご相談
お客様のお悩み
車の修理用特殊工具(セット物)を依頼したいが、図面が無い為、現物を基に設計から製作、検査まで一括で相談できる会社を探していた。
WTMからの提案
現品を分解し、材料、熱処理硬度の調査分析、設計、製作、完成品の検査まで一貫した対応が可能であることを説明。
WTMの調査結果を基に、部品を追加製作。標準部品との組付、検査実施後に完成品として納入し、お客様から信頼と高評価をいただきました。こちらの案件は、現在も定期的に製作依頼をいただいております。
